时码产生器

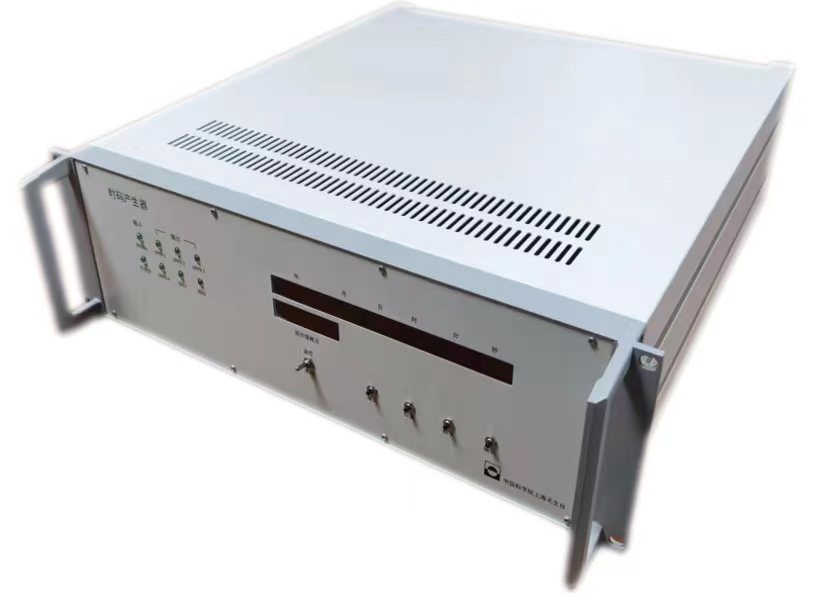

1 设备图片

2 功能指标

2.1 基本功能

1）支持2路输入信号，并通过手动或自动方式实现输入信号的无损切换

2）提供多路脉冲信号、IRIG-B（DC）码信号输出

3）支持与外部1PPS信号进行同步

4）支持输出脉冲信号、IRIG-B（DC）码信号相位调整

5）根据所选型号可进行闰年设置或自动闰年

6）可进行钟面设置，并具有钟面加一秒、钟面减一秒快速调整功能

7）可通过前面板指示工作状态、进行设备控制

8）可通过通讯接口每秒主动上报工作状态、告警信息，接收控制指令，实现设备工况和测量数据的实时上报和监控

2.2 可扩展功能

1）可选配“年月日时分秒”钟面显示模式及儒略日

2）可选配闰秒功能

3）可选配一机双卡模式

3 性能指标

3.1 输入信号性能要求

3.2 输出信号性能指标

指标项目	标配	可选项
信号种类	10MPPS系列，含10MPPS、1PPS、IRIG-B（DC）码（2.0版）	选项1	10.23MPPS系列，含10.23MPPS、5.115MPPS、5KPPS、500PPS、50PPS、1PPS、1PPM、IRIG-B（DC）码（1.0版）
		选项2	IRIG-B（DC）码（2.0版）
信号路数	可定制，总数不超过20路
信号幅度	≥2.4V（TTL电平）	选项1	所有种类输出信号≥3V（TTL电平）
		选项2	IRIG-B（DC）码（1.0/2.0版）可选配V.11电平
输出阻抗	可驱动50Ω阻抗负载
前沿抖动	≤100ps	≤50ps
前沿宽度	≤2ns（10m同轴电缆末端）
脉冲宽度	10MPPS信号占空比：45%~55% 1PPS信号脉宽：2us±0.1us IRIG-B（DC）码（2.0版）：满足标准要求	10.23MPPS、5.115MPPS信号占空比：45%~55% 其他信号脉宽：可定制 IRIG-B（DC）码（1.0版/2.0版）：满足标准要求

3.3 其他性能指标
